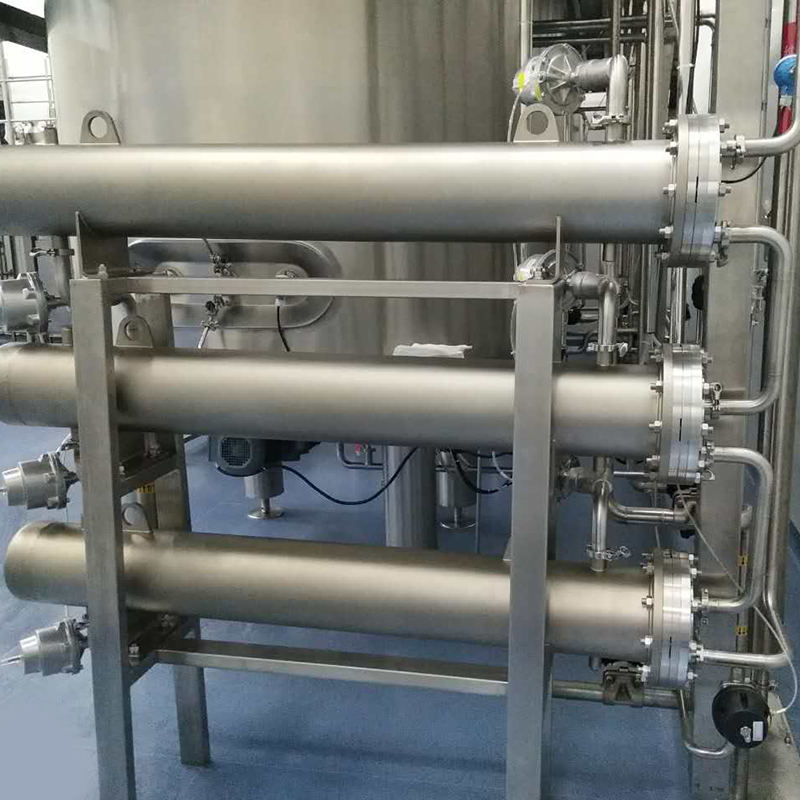

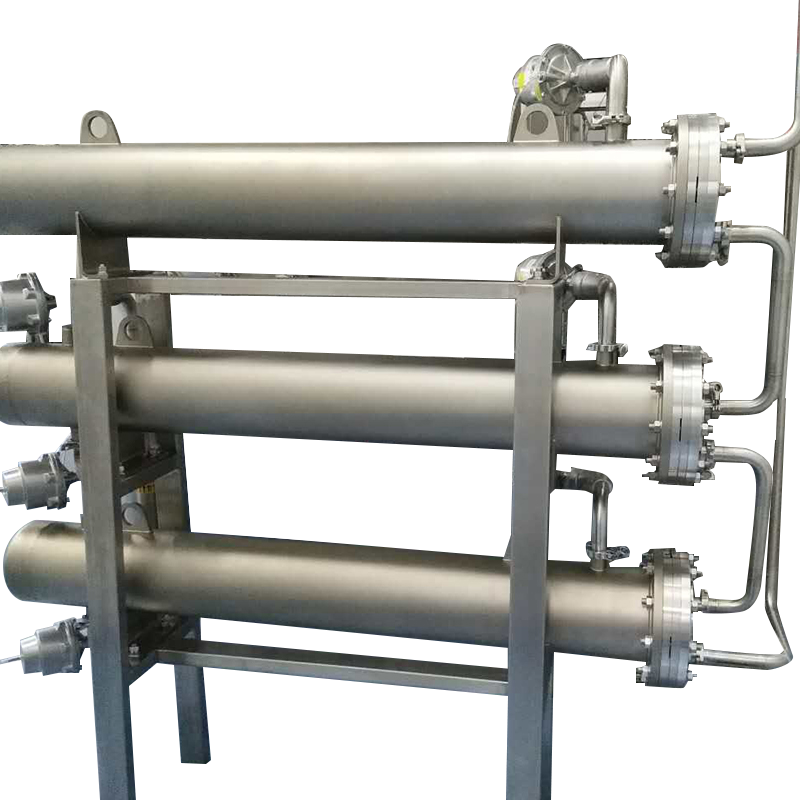

Schimbătoare de căldură cu carcasă și tuburi sanitare

Schimbătoare de căldură cu carcasă și tubulare schimbătoarele de căldură au o singură carcasă (cursa coajă) și multe tuburi (cursa tubului). Un fluid curge în interiorul tubului, iar celălalt în interiorul carcasei în afara tubului. Căldura este transferată de la un fluid la temperatură înaltă la un fluid la temperatură joasă prin peretele conductei.

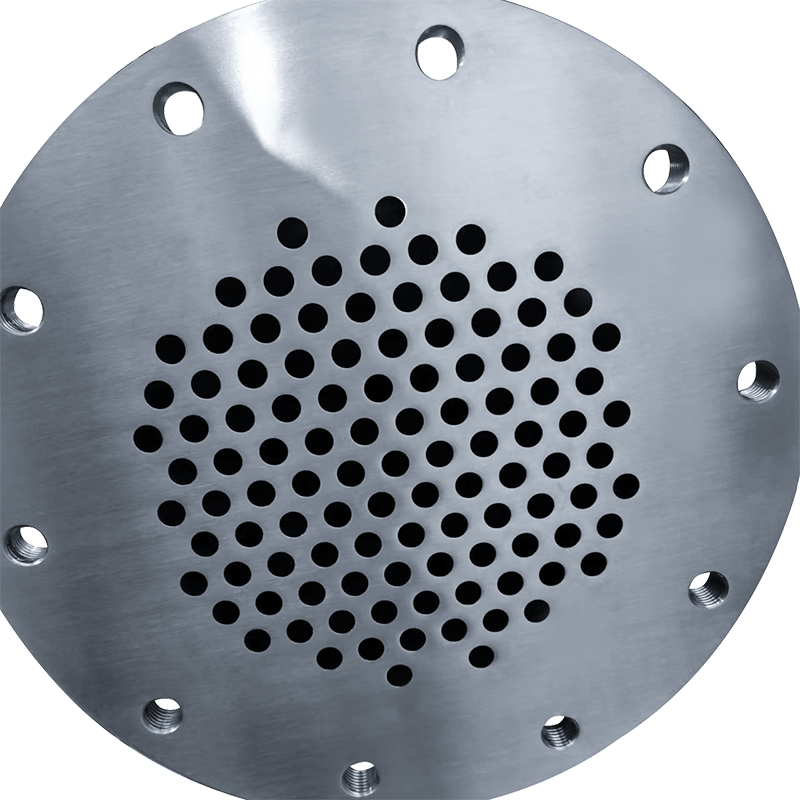

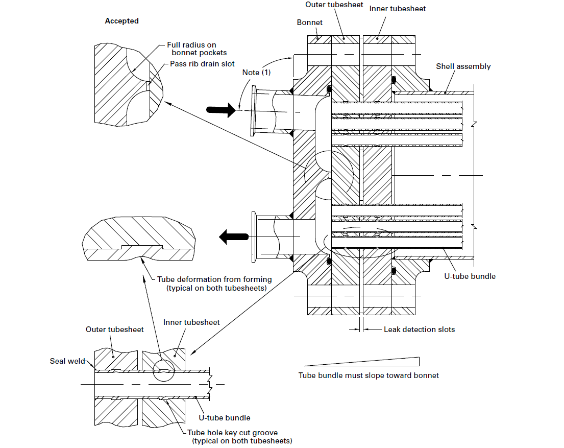

Un schimbător de căldură cu plăci tubulare duble are două plăci tubulare care împart fluidul tubular în două secțiuni separate. Între aceste două foi de tub se formează o cameră de separare, de obicei cu o deschidere pentru monitorizarea scurgerilor. Acest design poate preveni în mod eficient amestecarea celor două fluide între ele din cauza scurgerii foii tubulare în timpul schimbului de căldură. De exemplu, atunci când unele fluide cu proprietăți chimice diferite sunt implicate în schimbul de căldură, cum ar fi o soluție chimică corozivă pe o parte și un mediu de răcire pe cealaltă, structura plăcii cu două tuburi poate reduce foarte mult posibilitatea de amestecare a celor două fluide și poate provoca pericol.

Domeniul de aplicare:

• Încălzire și răcire WFI/PW

• Sistem de preparare a lichidului

• Sistem de injectie cu apa

• Sistem de distribuție a apei purificate

• Sistem de fermentare

• Sistem CIP

Adaptați-vă la reglementări

• Proiectat și fabricat strict în conformitate cu standardele TEMA și ASME BPE

• Respectă cerințele legate de echipamente din capitolul 5 din GMP (2010)

• Conform cerințelor de reglementare CFR 21 ale FDA din SUA

• Schimbător de căldură tubular certificat 3A Sanitar 12-08

• A trecut de certificare CE 2014/68/EU (PED).

După 13 ani de efort, în noiembrie 2023, odată cu producția cu succes a celui de-al 10-lea schimbător de căldură marca Eling pentru cele 28 de proiecte de schimbătoare de căldură ale unei anumite companii de bioproduse, compania a intrat în următorul ciclu de producție de 10000 de unități.

Trafic maxim:

Debit: 0,1 m³/h-50 m³/h

Temperatura: 20-80 ℃, 85 ℃ -4 ℃

Debit: 1m/s-2,5m/s

Suprafața de schimb de căldură: 0,1 m² -50 m²

Documente insotitoare:

✓ Raport de date ✓ Calcul de rezistență ✓ Desene de producție ✓ Raport de testare a materialelor ✓ Certificare de testare hidraulică ✓ Certificare de pasivizare ✓ Certificare de netezire a suprafeței ✓ Certificat de lustruire electrică ✓ Înregistrări de sudură
