Principiu:

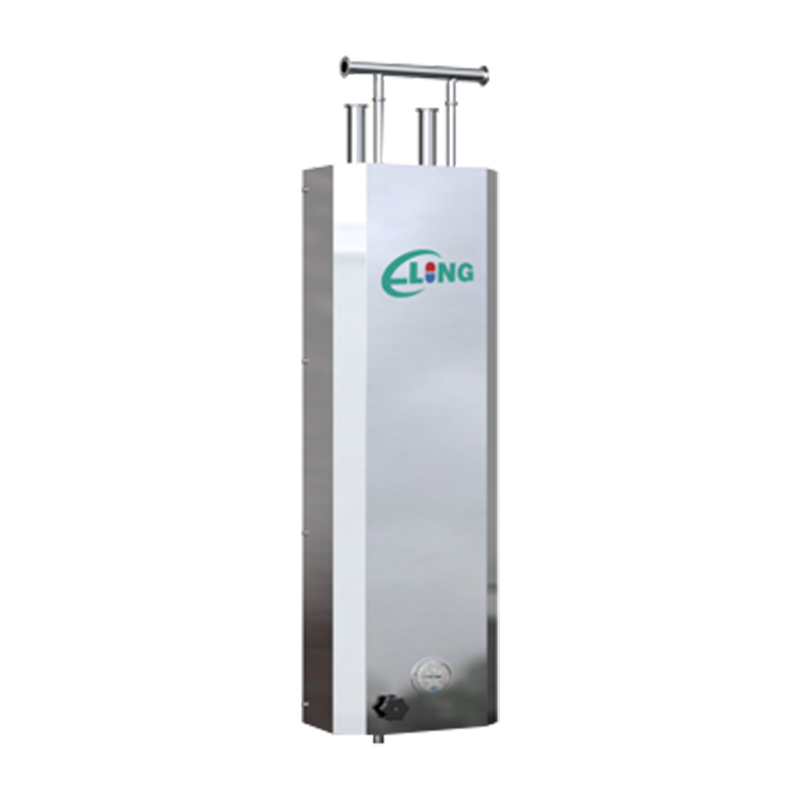

Schimbătorul de căldură tub-în-tub este un dispozitiv eficient și robust de schimb de căldură utilizat pe scară largă în procesele farmaceutice pentru a schimba căldură între două fluide, menținând în același timp separarea fluidelor. Este format din trei tuburi imbricate coaxial în interiorul tuburilor, formând două canale de curgere independente - fluidul fierbinte trece prin tubul intermediar, iar fluidul rece trece prin tuburile interioare și exterioare.
Condiții tipice de aplicare a AMP:
Produsele din seria PHC sunt potrivite în principal pentru punctele de răcire cu apă în sisteme de apă pură și injecție, cu sisteme de control al debitului și temperaturii încorporate. Design modular pentru instalare ușoară.
În modul de așteptare, circuitul de apă de răcire este în starea oprită, iar schimbătorul de căldură poate fi privit ca un subcircuit în sistem. Apa pură/apa de injecție va curge prin schimbătorul de căldură și va reveni în circuitul principal, menținând schimbătorul de căldură și circuitul principal într-o stare continuă de dezinfecție.
În modul de răcire, supapa de control a apei de răcire se deschide automat, iar apa de răcire participă la lucrul de răcire. Debitul de admisie de apă al punctului de apă poate fi reglat prin roată de mână, iar excesul de apă pură/apă de injecție va fi returnat în circuitul principal.
Principalele caracteristici ale schimbătoarelor de căldură tub-în-tub
1. Design cu trei canale: fluidele reci și calde curg separat în două canale, minimizând riscul de contaminare încrucișată, care este o cerință cheie pentru producția farmaceutică.
2. Design compact și modular: Schimbătorul de căldură are o structură compactă și supape de control încorporate și nu necesită componente electrice sau de control.
3. Apa fierbinte care curge continuu o poate menține în stare dezinfectată în orice moment,
4. Transfer eficient de căldură: designul coaxial acceptă configurația în amonte sau în aval, cu debite variind de la 300L la 2500L și intervale de temperatură de la 85 ℃ la 25/40 ℃
Aplicație în produse farmaceutice
Curățarea instrumentelor de producție
Preparare lichidă la temperatură joasă
Echipament experimental Domeniul de aplicare al curățării manuale pentru supape, fitinguri, manometre etc
Avantajele schimbătoarelor de căldură tub-în-tub
Design sanitar: Conform GMP (Good Manufacturing Practice), suprafață netedă, ușor de curățat (suporta curățarea CIP/SIP).
Eficiență termică ridicată: maximizează utilizarea energiei și reduce costurile de operare.
Cost redus de întreținere: structură simplă, reducând timpul de nefuncționare.
Personalizat: poate fi proiectat în funcție de diferite debite și intervale de temperatură.
Modul de control al supapei încorporat, pornire cu un singur clic, ușor de atins ținta de răcire.
Toate suprafețele de contact cu produsul au suferit un tratament de pasivare, cu o valoare Ra mai mică de 0,4um și pot fi lustruite electrolitic
Structură din oțel inoxidabil 316L
Furnizați documente complete de calitate
Conform standardelor ASME BPE
Tehnologia brevetului:
Comutator de control cu un singur clic, simplu și eficient
Scurgeți automat apa parțial răcită (75 ℃ -85 ℃) când luați apă
Scurgeți automat apa răcită (25 ℃ -40 ℃) când este oprit
Asigurați în mod eficient siguranța operatorilor și a sistemelor de apă
Parametri tehnici:
• Interfață apă pură/apă de injecție: 3/4 ~1" TC
• Interfață cu apă de răcire: 1. 5 " , 2 " , 3 " TC
• Trafic maxim de procesare: 25.000L/h
• Presiune de proiectare: 10 Bar
• Temperatura de proiectare: 150°C
• Material:
